下面是一个利用我们的0代码PLC制作一个简易红绿灯的实例
实现目标
驱动2组红绿灯，实现《道路交通信号灯设置与安装规范》（GB 14886-2016）中的常规组合 2：机动车信号灯（圆饼灯）与方向指示信号灯（左转箭头灯）组合，假设直行通行时间为60秒，左转通行时间为10秒，变灯闪动时间为3秒。

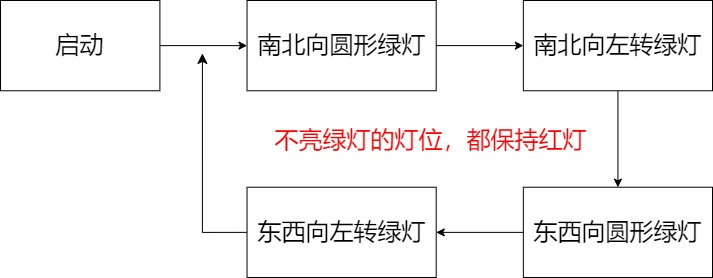

假设这是一个用于一个正南正北路口的红绿灯，我们通过需求分析，可以得出，该程序是一个循环程序。流程如下：
产品选型：按照颜色和灯位，我们可以把整个红绿灯总结为8个灯：南北圆形灯及左转灯、东西圆形灯及左转灯，每个灯位有红色和绿色。
先定义好输出口对应灯位，我们在这里定义如下：
DO1：南北圆形绿灯
DO2：南北圆形红灯
DO3：南北左转绿灯
DO4：南北左转红灯
DO5：东西圆形绿灯
DO6：东西圆形红灯
DO7：东西左转绿灯
DO8：东西左转红灯

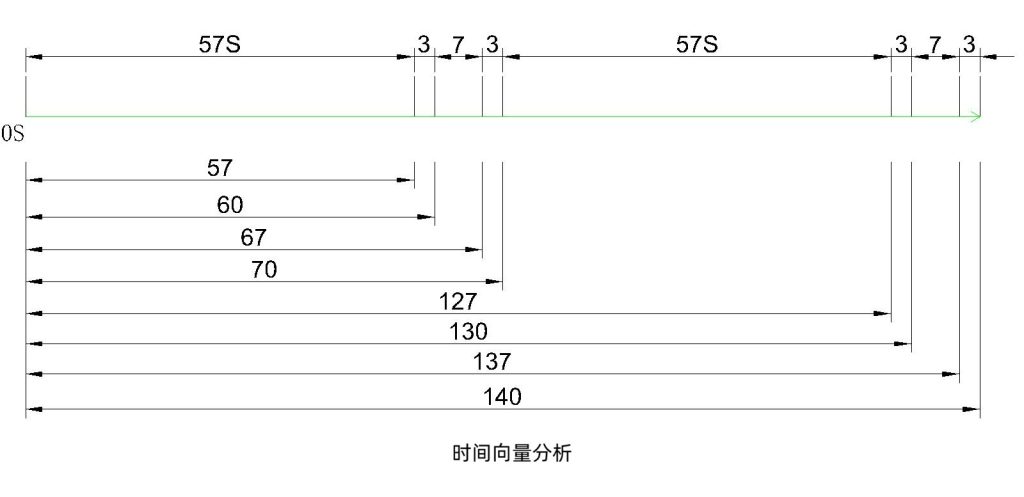

根据PLC控制器功能特性，我们可以用时间向量功能和DI输入功能来做触发条件，分析一下时间节点
时间节点及动作细分如下：
0S：启动秒时间向量
t=0：打开南北圆形绿灯，南北左转红灯，东西圆形红灯，东西左转红灯；
t=57：闪动南北圆形绿灯；
t=60：打开南北圆形红灯，南北左转绿灯，东西圆形红灯，东西左转红灯；
t=67：闪动南北左转绿灯；
t=70：打开南北圆形红灯，南北左转红灯，东西圆形绿灯，东西左转红灯；
t=127：闪动东西圆形绿灯；
t=130：打开南北圆形红灯，南北左转红灯，东西圆形红灯，东西左转绿灯；
t=137：闪动东西左转绿灯；
t=140：设置时间向量从0s开始，进入下一个循环
把上面的输出位置替换一下，得出以下程序：
0S：启动秒时间向量
t=0：打开DO1，DO4，DO6，DO8；（使用位控制指令）
t=57：闪动DO1；（使用闪烁指令)
t=60：打开DO2，DO3，DO6，DO8；（使用位控制指令）
t=67：闪动DO3；（使用闪烁指令)
t=70：打开DO2，DO4，DO5，DO8；（使用位控制指令）
t=127：闪动DO5；（使用闪烁指令)
t=130：打开DO2，DO4，DO6，DO7；（使用位控制指令）
t=137：闪动DO7；（使用闪烁指令)
t=140：设置时间向量从0s开始
增加一个启动触发和停止触发，一个简易的红绿灯程序就完成了。
停止的时候，我们把所有灯光都关掉，然后把时间向量停止，防止程序乱跑。

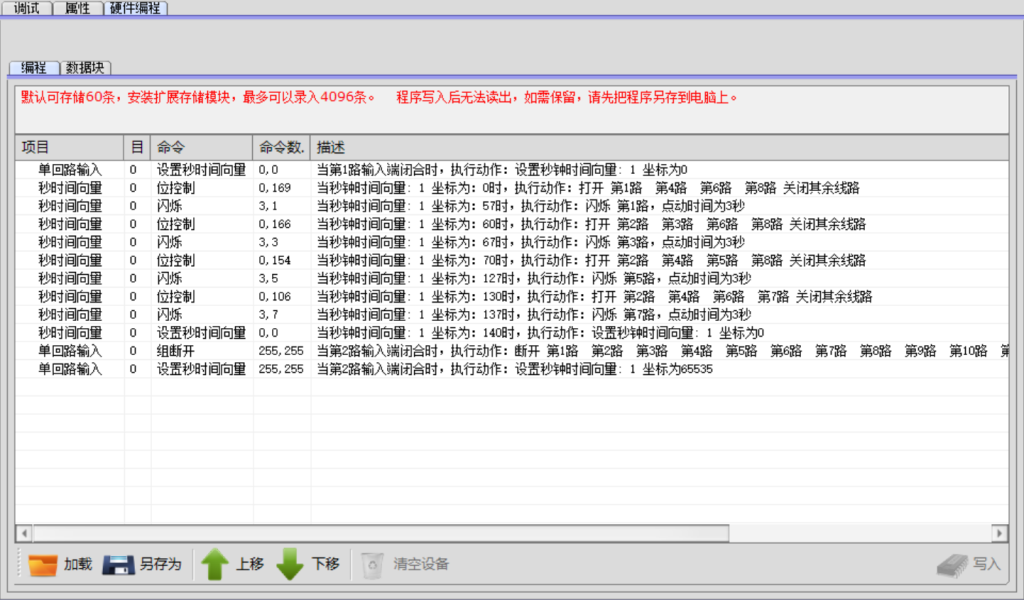

编号的程序如下：
示例程序已经安排好了，点击可以直接下载
利用时间向量只是一种实现方式，我们还可以尝试使用变量和定时器方式来实现同样的功能。
视频以后再录
